ThinkPad X260のキーボード交換その2。
前回の記事の続きです。ThinkPad X260のキーボードの調子が悪いので、中華通販で交換用キーボードを輸入し取り付けてみたのですが、不具合が出てうまくいきませんでした。
デフォルトのキーボードと不具合の出たキーボードとで、裏面のフィルムの違いやフレキの違いが見受けられましたので、今回はヤフオクで現物写真を確認し、同じ（と思われる）ものを落札してみました。

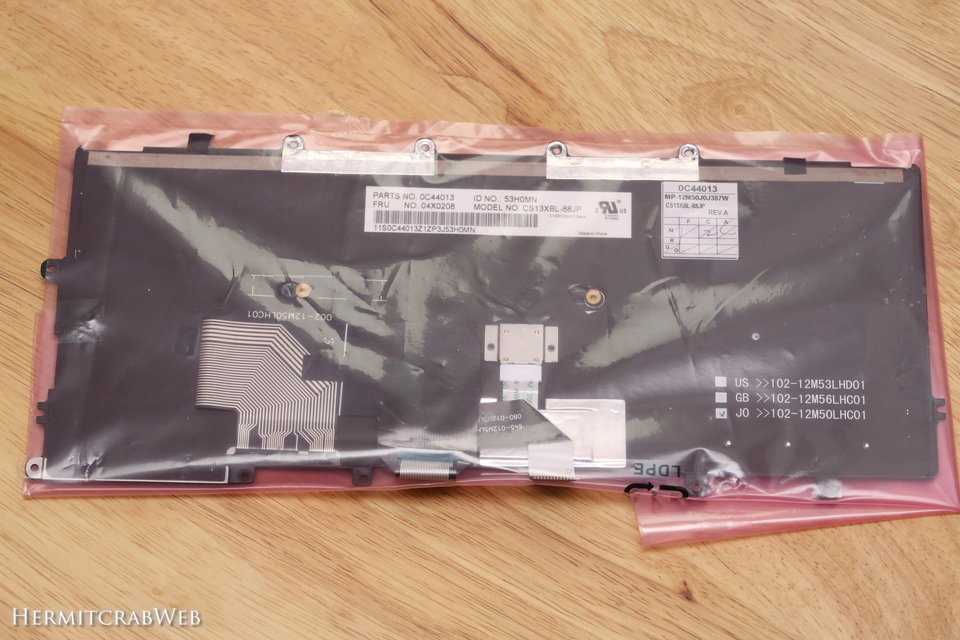

これが今回ゲットしたキーボード。動作確認済みの中古品です。
裏側のフィルムは黒いし、ステッカー類のレイアウトもデフォルトと同じっぽい！さっそく交換作業を行いました。

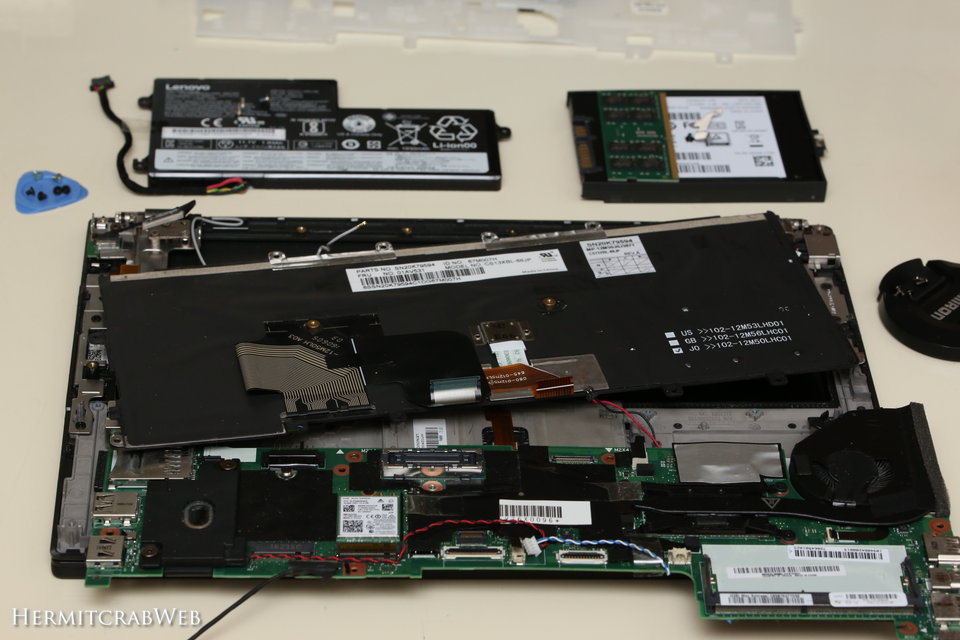

サクサクばらしていき、キーボードを取り外しました。

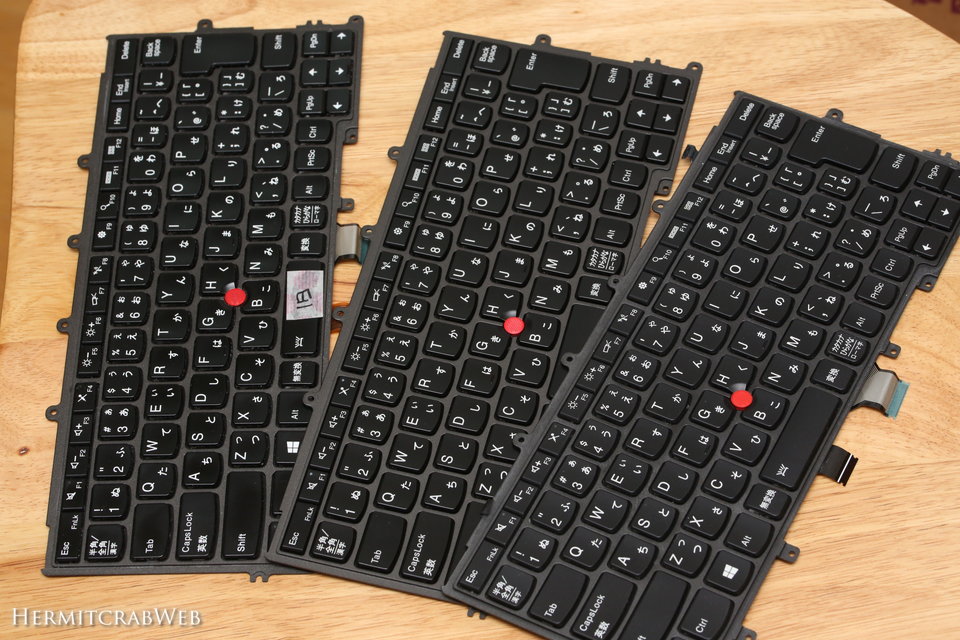

キーボードが3枚揃い踏み！デフォルトのものがわからなくなるといけませんので、旧マークを付けておきました。一番左がそうです。
念のためキーボードの新旧を比較しておきます。中古品とのことで若干の汚れはあるものの、キートップにヘタリやテカリもなく充分きれいな中古品でした。

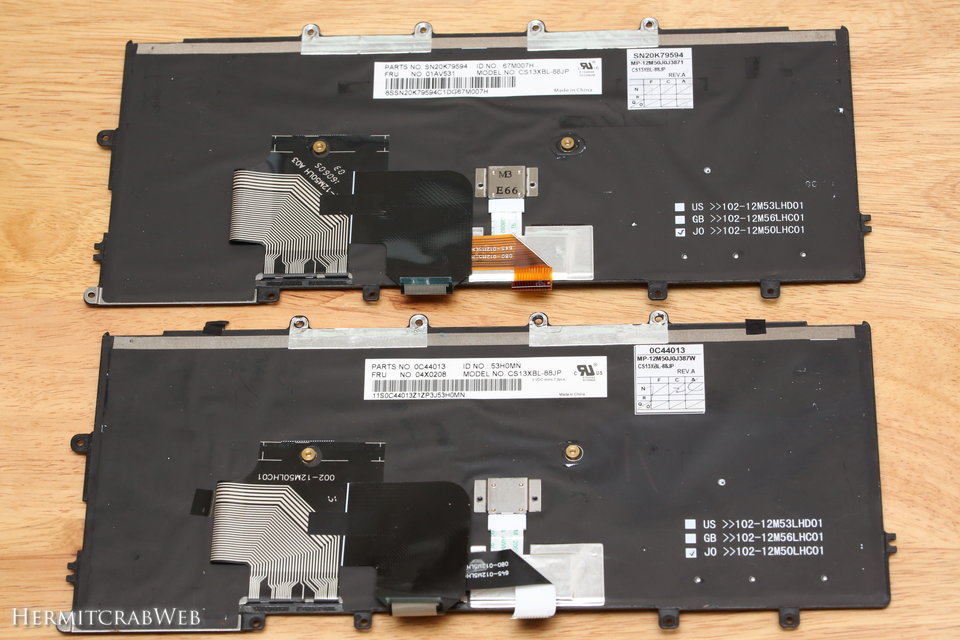

上が旧です。ざっと見た感じは同じように見えますね。フレキの樹脂の色が違うくらいでしょうか。

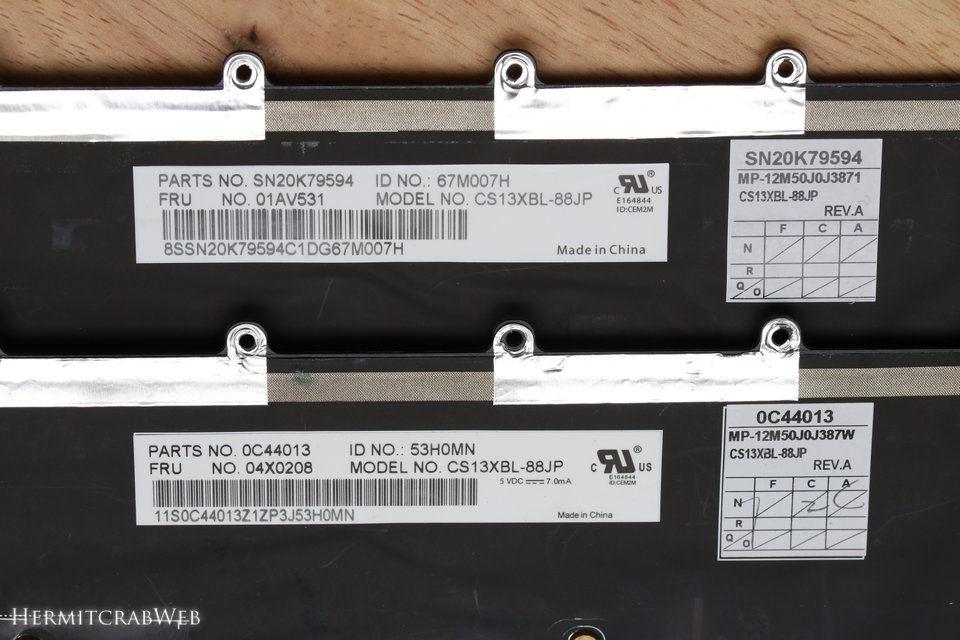

上が旧です。モデルナンバーは両者同じくCS13XBL-88JPとなっていますね。まずは安心しつつも、その他の記号などは異なっていますので一抹の不安は残ります。

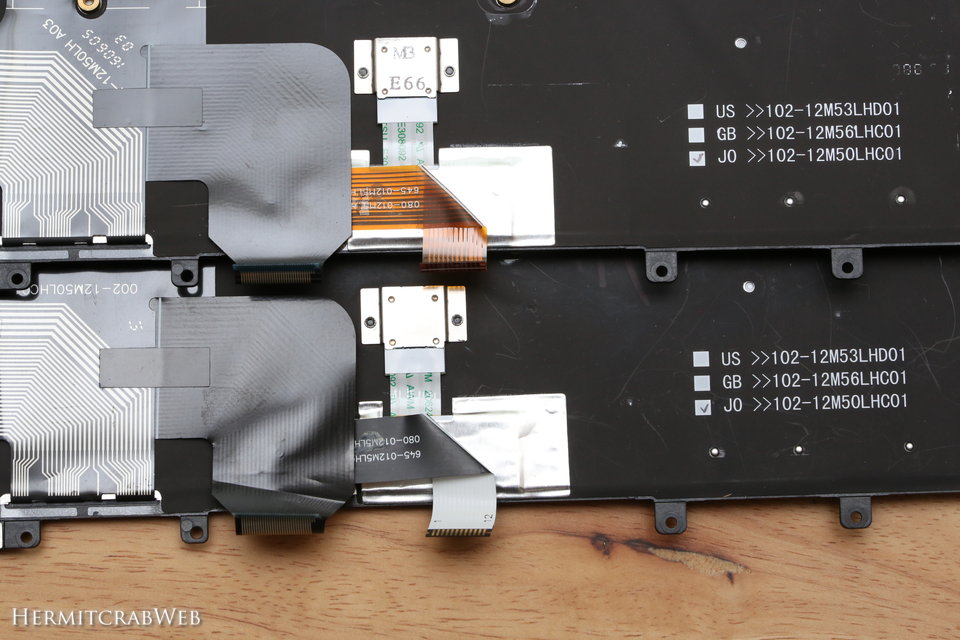

上が旧です。右側の印字、およびチェックマークの感じは同じですね。フレキも、配線のレイアウトは同じっぽいのではないでしょうか。

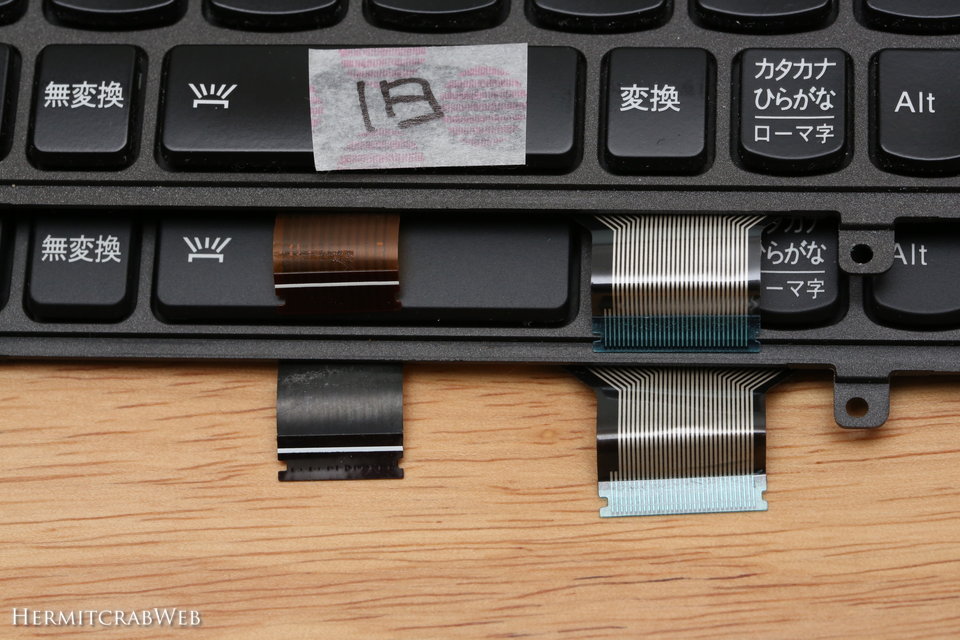

システムボードに接続する部分はこうなっています。
不具合の出たキーボードはこうでした。配線レイアウトがデフォルトと異なるように見えます。
サクサク組み直し、再起動すると・・・
・・・
再起動時にバックライトがふわっと点灯しました！デフォルトのキーボードのときと同じ動作です。window10が起動したのちに各種動作チェックしましたが問題なし！キーボード交換、成功です！
新しいキーボードは、デフォルトとやや質感が異なっていました。

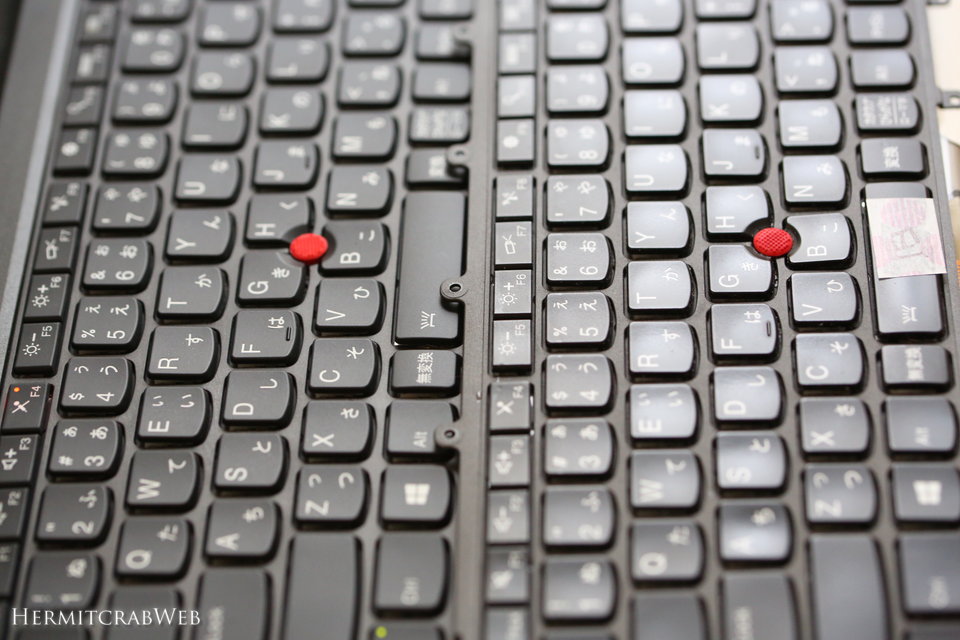

角度を変えるとよく分かります。デフォルトの旧キーボードはキートップの質感がつるつるしているのですが、新しい方はザラザラというか、つや消しです。
ThinkPad X260 キーボード バックライトありとなしで質感と打ち心地が変わる | ThinkPad X260を使い倒す シンクパッドのレビュー・カスタマイズ
キートップの質感の違いは、バックライトの有無の違いということになっていたのですが、今回入れたキーボードはバックライトありにも関わらずバックライト無しのマットな質感でした。仕様変更になったのでしょうか・・？まあ、つるつるよりマットな方が、脂ぎった指でタイプしても指が滑らないので良さそうですლ(´ڡ`ლ)
ところで前回購入したキーボードが小生のX260にはマッチしなかった件、ネットでいろいろ調べてみるもイマイチ手がかりが掴めません。X260の分解記事は数ありますが、キーボードの裏面を見るとフィルムが白だったり黒だったりしており一貫性が皆無です。そうそう、フィルムの有無はバックライトの有無のようで、バックライト無しのキーボードはフィルムがなくステンレスの基板が露出しているようです。
通販サイトでX270用と謳って販売されているキーボードがあり、これは裏のフィルムが白だったのでこれでFA！？と思いきや、X270にX260用のキーボードをインストールした記事があり、これはフィルムが黒でしたのでまた捜査は迷宮入りに。そもそもX270は一部キー配列が変更になりましたので厳密にはX260以前と互換性がありません。
いろいろと調べているうちにもしや？と思ったのは、X260が海外生産（中国生産）か国内生産（米沢生産）かの違いではないか、ということ。
ThinkPad X260 メモリの交換・増設方法 最大16GB DDR4 １スロット | ThinkPad X260を使い倒す シンクパッドのレビュー・カスタマイズ
こちらのサイトはX260関係の情報を集めるのに重宝しています。筆者の方はThinkPadシリーズを長く使っている方で、当然X260もお使いなのですが、分解記事を見るとキーボードの裏のフィルムが白でした。この方のX260は中国生産モデルとのことです（米沢生産がまだ開始していない販売開始初期にX260を入手されています）。一方で小生のX260は米沢生産モデルで、フィルムは黒。この点は明確に異なっていますので、生産国の違いがキーボードの違い、という可能性もゼロではありません。
ただ中国生産モデルと米沢生産モデルに、こんな大きな違いがあるとも考えにくいです。他のサイトではX260が海外生産か米沢生産かを明確にしていないので、この観点からの情報収集はこれ以上できませんでした。
結論としては遺憾ながら現物合わせしましょうということになるのでしょうか。まあ普通はメーカーやプロ業者に修理依頼されるのがよいでしょう＼(^o^)／
おわり。
